設備結構：

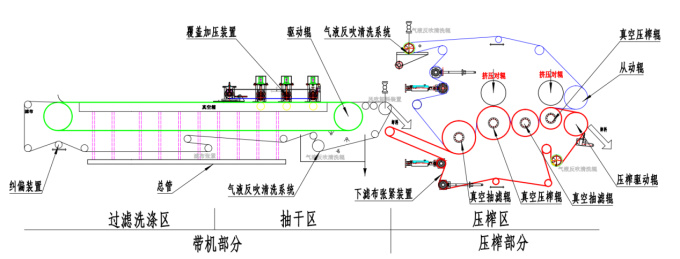

設備由帶式真空過濾段、履帶覆蓋加壓段和壓榨段組成。
由布料器、橡膠帶、真空盒、淋洗裝置、履帶覆蓋加壓裝置、真空壓榨輥裝置、濾布糾偏裝置、驅動裝置、濾布洗滌裝置、機架等部件組成。它是以濾布為過濾介質充分利用物料重力和真空吸力實現固液分離的效果。
工作原理：

環形膠帶由電機經減速機驅動在真空盒上連續運行，濾布鋪敷在膠帶上與之同步運行，料漿由布料器均勻地布在濾布上，當真空室接通真空系統時，在膠帶上形成真空抽濾區，濾液穿過濾布，經膠帶上的排水槽匯總并由中間排水孔進入真空室，固體顆粒被截留而形成濾餅；經洗滌后的濾餅隨著濾布往前運動，進入履帶覆蓋加壓區，經過加壓輥擠壓力與真空抽力雙重作用下，繼續脫水。濾餅進入壓榨區后，濾布由電機經減速機帶動下，繼續向前同步運行，濾餅在上下濾布包裹中進入壓榨區，經過幾個真空壓榨輥和幾個碾壓輥，在擠壓剪切力、真空吸力和碾壓力三重作用下，很大限度去除濾餅水份，通過壓榨驅動輥上下卸料裝置將濾餅卸出；卸除濾餅的濾布經上下反吹清洗裝置中清洗獲得再生，再經過一組支承輥和糾偏裝置后重新進入過濾區，然后進入下一個過濾循環周期。
技術特點：

自動化程度高，能連續完成進料、抽濾、濾餅洗滌、壓榨、濾布再生等功能，生產效率非常高。
將帶式真空過濾機、帶式壓機、板框壓濾機三合一（可稱為連續的板框壓機），很大限度去除水份。
結構合理，設備故障率低，維護方便

應用領域：

用于各種工業過濾，工業固廢，礦山尾渣，石膏（磷石膏、檸檬酸石膏、鈦石膏、脫硫石膏)，污泥等處理。
